NPT螺紋，PT螺紋，G螺紋和公制螺紋的含義和區別

NPT，PT，G　都是管螺紋
　 NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716
　?PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306。
　 G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307
　 另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等于８分，1/4 吋就是２分，如此類推．
　 G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
　 ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc
　 公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們大的區別，
　公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。

　公制螺紋用公制單位， 美英制螺紋用英制單位。

　管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

? ? 螺紋的角度：公制和美制螺紋都是60度，英制是55度，TM水管螺紋是30度、SM針車螺紋和BC螺紋也是60度、公制梯形螺紋30度、英制梯形螺紋29度、臺形螺紋（TW29度 TR和TM30度）

? ? 普通螺紋：公制螺紋 M；英制W；美制UNC、UNE、UNEF

? ? 管螺紋：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM

? ? 風嘴螺紋：CTV、TV?1/4-20的外徑尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).

? ? 英制螺紋： 按照公稱尺寸和每英寸牙數制定規格?

? ? 如1/4"-20 ,3/4"-10, 1"-8?，1/4"-20表示 公稱尺寸1/4 即大徑為6.35mm（25.4除4=6.35）每英寸20牙，依此類推。

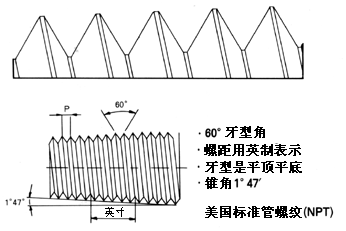

NPT螺紋簡圖

NPT螺紋簡要尺寸

管子公稱尺寸 in		1/16	1/8	1/4	3/8	1/2	3/4	1	1 ?	1 ?	2	2 ?	3	3 ?	4
管子外徑	in	0.3125	0.405	0.54	0.675	0.84	1.05	1.315	1.66	1.9	2.375	2.875	3.5	4	4.5
	mm	7.9	10.3	13.7	17.1	21.3	26.7	33.4	42.2	48.3	60.3	73	88.9	101.6	114.3
每英寸牙數		27		18		14		11 ?				8
螺距：mm		0.9408		1.411		1.814		2.209				3.175
旋合長度：mm		4.064	4.102	5.786	6.096	8.128	8.611	10.16	10.668		11.074	17.323	19.456	20.853	21.438
旋合中徑：mm		7.142	9.489	12.487	15.926	19.772	25.117	31.462	40.218	46.287	58.325	70.159	86.068	98.776	111.433
