電動套筒調節閥圖片

電動套筒調節閥圖片分為電動碳鋼套筒調節閥和電動不銹鋼套筒調節閥，是根據閥門的材質進行區分（見下圖），上海川滬閥門生產的電動套筒調節閥廣泛用于對蒸汽、水、油品等介質的流量、壓力和溫度進行調節，套筒調節閥由于閥芯采購?fù)颂淄财胶馐浇Y(jié)構因而閥桿上不平衡力很小、穩定性好、適用于閥兩端壓差較高的場合。由于閥芯凹于套筒的側面導向，受渦流沖擊所產生的振動被減弱，具有噪音低、空化作用小、壽命長等優點。廣泛應用于控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。

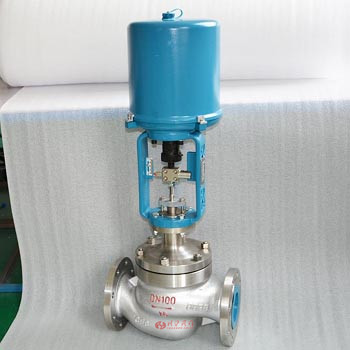

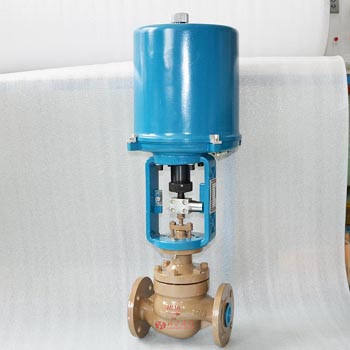

上面2張電動套筒調節閥圖片分別為不防爆碳鋼電動套筒調節閥圖片和不防爆不銹鋼電動套筒調節閥實物圖

電動套筒調節閥技術參數
公稱壓力(MPa) 0.6、1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
流量特性 直線性、等百分比
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
閥芯形式 平衡式閥芯(套筒導向)
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

電動套筒調節閥性能指標
項目 指標值
基本誤差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

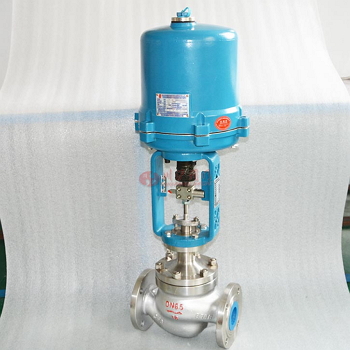

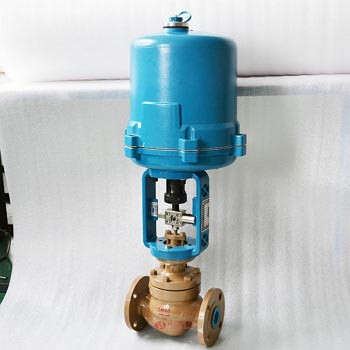

上面2張電動套筒調節閥圖片分別為防爆型碳鋼電動套筒調節閥圖片和防爆型不銹鋼電動套筒調節閥實物圖
