一、電動三通調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SF(H)電動三通調節閥，是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。
特點：
1.電動三通調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
2.電動三通調節閥具有調節精度高、控制精度和性能比DKZ型有明顯提高。
適用場景:
電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

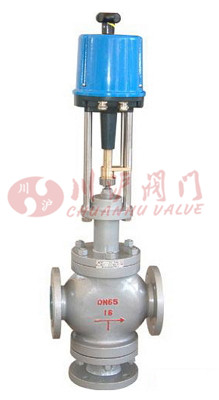

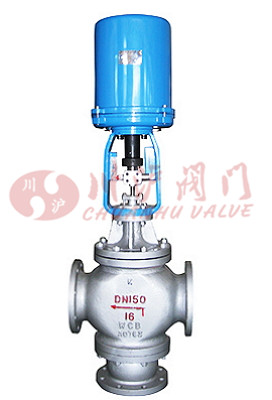

二、電動三通調節閥 產品圖片

電動三通調節閥	電動三通調節閥

三、電動三通調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、電動三通調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
允許壓差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
流量特性		直線性、等百分比
公稱壓力(MPa)		PN1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙導向型套筒式閥芯
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動三通調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、電動三通調節閥 結構圖

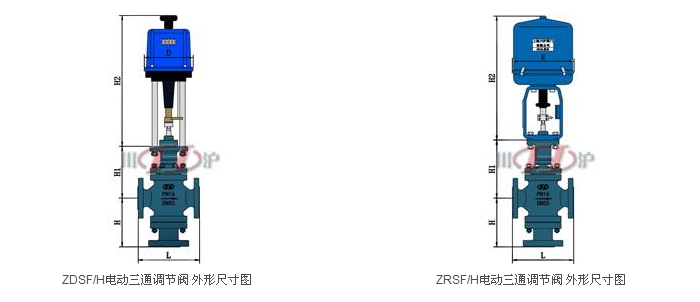

七、電動三通調節閥 連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
H	PN16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN40	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN64	150	160	170	180	200	220	240	260	300	322	380	495	605
H1		155	155	175	180	200	235	250	260	330	350	420	530	680
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
