381R角行程執行機構
一、381R角行程執行機構 產品概述
3810R角行程電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。角行程電動執行器電子控制模塊采用最先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。角行程電動執行器驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。角行程電動執行器被廣泛用于冶金、發電、石化、造紙及環保等工業部門。
3410R系列開關式執行器是在3810系列電子式執行器的基礎上派生出來的ON-OFF控制型電動執行機構。該電子式執行器以220V單相交流電源為驅動電源，控制信號采用正、反切換接點信號，驅動電機采用AC可逆電機，驅動量的反饋檢測采用高性能導電塑料電位器。產品反應速度快，安裝及維護方便。
二、381R角行程執行機構 產品圖片
 |
 |

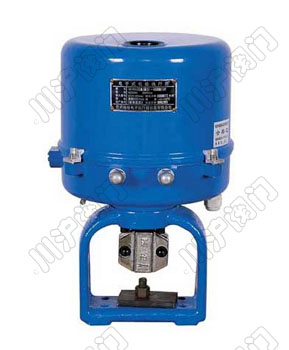

| 381R角行程執行機構 | 381R角行程執行機構 |
三、381R角行程執行機構 產品特點
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2 執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
1.6 用狀態選擇開關可以設定（正、反動作）。
1.7 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶傳動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
四、381R角行程執行機構 選型參數
| 型號規格 | 輸出力矩（N.m） | 動作時間（s/90℃） | 最大轉角 |
|---|---|---|---|
| 361RSA-02 | 20 | 8.5 | 90° |
| 361RSA-05 | 50 | 17 | |
| 361RSB-10 361RXB-10 |
100 | 18 | |
| 361RSB-20 361RXB20 |
200 | 36 | |
| 361RSC-30 361RXC-30 |
300 | 24 | |
| 361RSC-50 361RXC-50 |
500 | 42 | |
| 361RSC-60 361RXC-60 |
600 | 48 | |
| 361RSD-100 | 1000 | 30 | |
| 361RSD-150 | 1500 | 42 |
五、381R角行程執行機構 技術參數
| 電源電壓 | AC220±10%，50HZ |
|---|---|
| 耗電功率（額定負載時） | 規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA |
| 輸入信號 | DC4～20mA或DC1～5V |
| 輸出信號 | DC4～20mA（負載電阻500Ω以下）或DC1～5V |
| 控制精度 | 基本誤差：±1% ；回差≤1% ；死區≤1% |
| 工作行程調整范圍 | "零點"±25%；"行程"20%～100% |
| 防護等級 | IP55 |
| 隔爆等級 | Exd II BT4 |
| 過載保護 | 規格A、B型執行器可任選，規格C型系列執行器必配 |

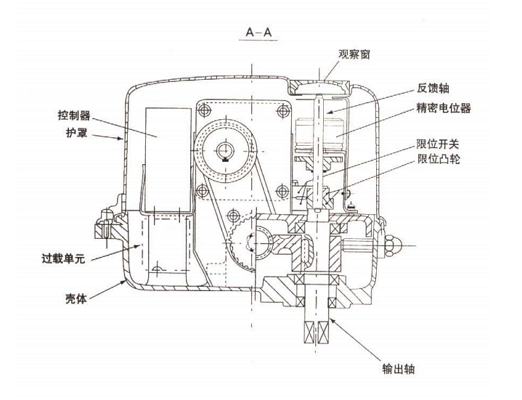

六、381R角行程執行機構 結構圖
 |
| 381R角行程執行機構_內部結構圖 |
