三偏心法蘭蝶閥
產品展示>> 蝶閥>>三偏心法蘭蝶閥
一、三偏心法蘭蝶閥 產品概述

上海川滬閥門有限公司生產的三偏心硬密封法蘭蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品 由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。 2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。 3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

二、三偏心法蘭蝶閥 產品圖片

三偏心法蘭蝶閥 三偏心法蘭蝶閥

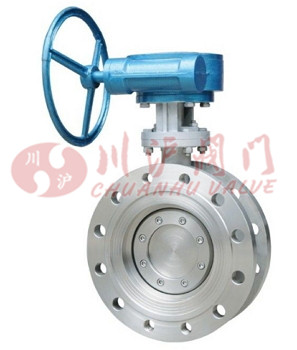

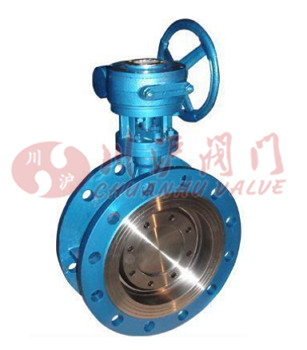

三偏心法蘭蝶閥(鑄鋼硬密封) 三偏心法蘭蝶閥(不銹鋼硬密封)
三、三偏心法蘭蝶閥 產品型號

材質 型號
法蘭式 D343H-10，D343H-16，D343H-25，D343H-40
四、三偏心法蘭蝶閥 主要參數

公稱壓力（MPa） 1.0 1.6 2.5 4.0
密封試驗壓力（MPa） 1.1 1.76 2.75 4.4
殼體試驗壓力（MPa） 1.5 2.4 3.75 6.0
適用溫度（℃） ≤300℃
材料 閥體、蝶板 WCB,CF8,CF3
填料 聚四氟乙烯
手輪、手柄 QT450-10
密封圈 不銹鋼
閥桿 2Cr13
五、三偏心法蘭蝶閥 結構圖

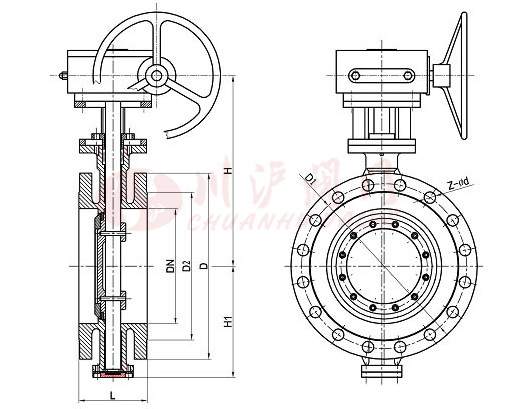

三偏心法蘭蝶閥結構圖
六、三偏心法蘭蝶閥 連接尺寸

公稱通徑
DN（mm）		 L H1 H 0.6MPa 1.0MPa
D D1 D2 n-d D D1 D2 n-d
100 127 120 240 210 170 144 4-19 220 180 144 8-19
125 140 130 270 240 200 174 8-19 250 210 174 8-19
150 140 150 300 265 225 199 8-19 285 240 199 8-23
200 152 180 330 320 280 254 8-19 340 295 254 8-23
250 165 220 400 375 335 309 12-19 395 350 309 12-23
300 178 220 410 440 395 363 12-23 445 400 363 12-23
350 190 270 460 490 445 413 12-23 505 460 413 16-23
400 216 290 510 540 495 463 16-23 565 515 463 16-28
450 222 320 560 595 550 518 16-23 615 565 518 20-28
500 229 360 590 645 600 568 20-23 670 620 568 20-28
600 267 390 660 755 705 667 20-26 780 725 667 20-31
700 292 460 780 860 810 772 24-26 895 840 772 24-31
800 318 530 850 975 920 878 24-31 1015 950 878 24-34
900 330 570 920 1075 1020 978 24-31 1115 1050 978 28-34
1000 410 630 990 1175 1120 1078 28-31 1230 1160 1078 28-37
1200 470 750 1115 1405 1340 1295 32-34 1455 1380 1295 32-40
1400 530 850 1228 1630 1560 1510 36-37 1675 1590 1510 36-43
1600 600 990 1340 1830 1760 1710 40-37 1915 1820 1710 40-49
1800 670 1100 1570 2045 1970 1918 44-40 2115 2020 1920 44-49
2000 760 1210 1680 2265 2180 2125 48-43 2325 2230 2130 48-49
2200 800 1340 1850 2475 2390 2335 52-43 2550 2440 2330 52-56

公 稱 通 徑（DN） 主要尺寸 法 蘭 尺 寸
1.6MPa 2.5MPa
L H H1 D D1 D2 Z-φd D D1 D2 Z-φd
100 127 285 107 220 180 156 8-18 235 190 156 8-22
125 140 300 123 250 210 184 8-18 270 220 184 8-26
150 140 320 140 285 240 211 8-22 300 250 211 8-26
200 152 410 180 340 295 266 12-22 360 310 274 12-26
250 165 420 200 405 355 319 12-26 425 370 330 12-30
300 178 500 250 460 410 370 12-26 485 430 389 16-30
350 190 530 270 520 470 429 16-26 555 490 448 16-33
400 216 570 300 580 525 480 16-30 620 550 503 16-36
450 222 600 320 640 585 548 20-30 670 600 548 20-36
500 229 680 360 715 650 609 20-33 730 660 609 20-36
600 267 750 420 840 770 720 20-36 845 770 720 20-39
700 292 810 480 910 840 794 24-36 960 875 820 24-42
800 318 905 540 1025 950 901 24-39* 1085 990 928 24-48
900 330 960 590 1125 1050 1001 28-39 1185 1090 1028 28-48
1000 410 1010 640 1255 1170 1112 28-42 1320 1210 1140 28-56
1200 470 1175 750 1485 1390 1328 32-48 1530 1420 1350 32-56
1400 530 1310 860 1685 1590 1530 36-48 1755 1640 1560 36-62
1600 600 1460 980 1930 1820 1750 40-56 1975 1860 1780 40-62
1800 670 1560 1090 2130 2020 1950 44-56 2195 2070 1985 44-70
2000 760 1670 1190 2345 2230 2150 48-62 2425 2300 2210 48-70

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三偏心法蘭蝶閥.PDF

三偏心法蘭蝶閥鏈接：http://www.scardi.cn/products/diefa/d343h.html
