一、低溫截止閥 產品概述

上海川滬閥門有限公司生產的DJ41Y、DJ41W 低溫截止閥，低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
特點：
1、上游端開泄放孔防止中腔異常升壓。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
適用場景:
DJ41Y、DJ41W 型 PN16~PN40 低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

二、低溫截止閥 產品圖片

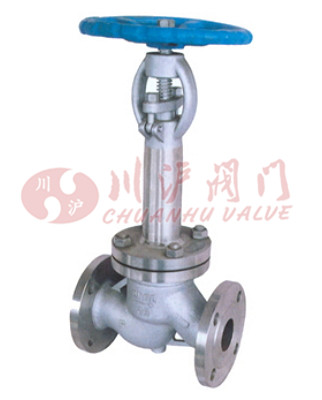

低溫截止閥(不銹鋼法蘭連接)

三、低溫截止閥 主要技術參數

型號		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作壓力（MPa）		1.6		2.5		4.0
適用溫度（℃）		-45		-101		-196
適用介質		液化天然氣、乙烯、丙烯等低溫介質
材料	閥體、閥蓋	LCB	LC3	LCB	LC3	LCB	LC3
	閥瓣、閥座	鉻鎳鋼＋鈷鉻鎢
	閥桿	鉻鎳鋼

四、低溫截止閥 執行標準

設計與制造	結構長度	連接端	檢驗與試驗
JB/T7749-95	GB/T12221-89	GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89	JB/T7749-95

五、低溫截止閥 性能規范

型號		DJ41Y-16	DJ41Y-25	DJ41Y-40
公稱壓力（MPa）		1.6	2.5	4.0
密封試驗壓力（MPa）		1.76	2.75	6.0
殼體試驗壓力（MPa）		2.4	3.75	4.4
適用溫度（℃）		LC3≥-101℃，316SS≥－196℃
材料	閥體、閥瓣、閥蓋、支架	LC3,316SS
	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	316SS
	墊片	低溫石棉

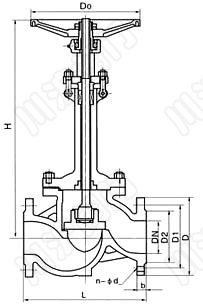

六、低溫截止閥 結構圖

七、低溫截止閥 連接尺寸

低溫截止閥外形尺寸

公稱通徑	主要外形尺寸和連接尺寸							H
	L	D	D1	D2	b	Z-d	D0	-101℃	-196℃
PN16,PN25
50	230	160	125	100	16	4-18	240	480	520
65	290	180	145	120	18	4-18	280	505	525
80	310	195	160	135	20	8-18	280	550	590
100	350	215	180	155	20	8-18	320	575	615
125	400	245	210	185	22	8-18	360	620	660
150	480	280	240	210	24	8-23	400	650	730
200	600	335	295	265	26	12-23	400	850	930
250	730	405	355	320	30	12-25	450	986	1036
300	850	460	410	375	30	12-25	500	1125	1175
PN40
50	230	160	125	100	20	4-18	240	504	546
65	290	180	145	120	22	4-18	280	530	551
80	310	195	160	135	22	8-18	280	578	620
100	350	230	190	160	24	8-18	320	604	646
125	400	270	220	188	28	8-18	360	61	693
150	480	300	250	218	30	8-23	400	741	767
200	600	360	320	282	38	12-23	400	924	977
250	730	425	385	345	42	12-25	450	1035	1088
300	850	485	450	408	46	12-25	500	1181	1234

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
