一、2W電磁閥 產品概述

上海川滬閥門有限公司生產的2W電磁閥是自動化控制系統中常見的管路開關元件，被廣泛應用于石油，化工，冶金，紡織，食品，造船，醫療，環保及其他各工業部門的管路裝置中，完成系統中氣體，水，液體，油類（≤40E）等介質的自動控制，實現節能和程序的自動化。

二、2W電磁閥 產品圖片

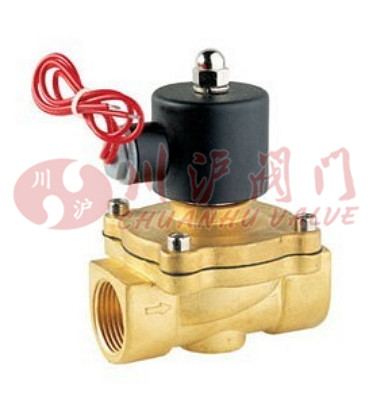

2W電磁閥(黃銅內螺紋連接)

三、2W電磁閥 技術參數

型號	2W160-10	2W160-15	2W200-20	2W250-25	2W350-35	2W400-40	2W500-50
	2S-10	2S-15	2S-20	2S-25	2S-35	2S-40	2S-50
流量孔徑	16		20	25	35	40	50
CV值	4.8		7.6	12	24	29	48
接管口徑	G3/8	G1/2	G3/4	G1	G1 1/4	G1 1/2	G2
動作方式	先導式
工作介質	空氣,水, 油
型號	常閉式
使用流體粘度	20CST Below
使用壓力	2W：1.0/2WH：3.5
大耐壓力	空氣 0～0.7, 水 0～0.5,油,0～0.5
使用溫度范圍	-10～80℃
電壓范圍	±10%
本體材料	黃銅不銹鋼
油封材料	NBR 或 VITON

四、2W電磁閥 結構圖

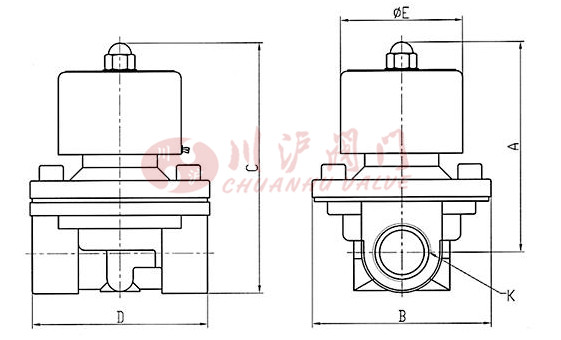

五、2W電磁閥 安裝尺寸

型號	A	B	C	D	E	K
2W160-10	93	57	106.5	69	50.4	G3/8
2W160-15	93	57	106.5	69	50.4	G1/2
2W160-20	100	57	116.4	73	50.4	G3/4
2W160-25	105	73.4	126	99	50.4	G1
2W160-35	142	95	172	123	70.2	G1 1/4
2W160-40	142	95	172	123	70.2	G1 1/2
2W160-50	172	123	209	168	70.2	G2

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-2W電磁閥.PDF
