高平臺衛生級球閥
一、高平臺衛生級球閥 產品概述
高平臺球閥是用來方便氣動執行器和電動執行器連接而設計的球閥，閥門和支架為一體化設計，極大的方便了和驅動執行器進行連接。高平臺衛生級球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、高平臺衛生級球閥、氣動衛生級球閥和電動衛生級球閥等。

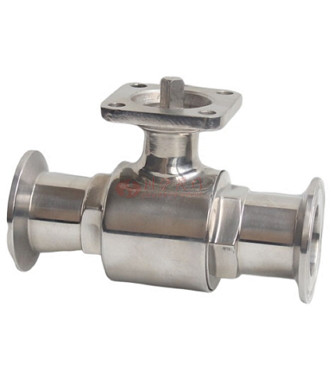

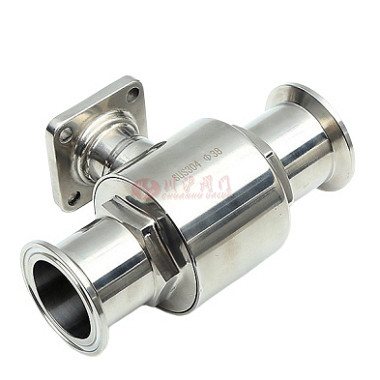

二、高平臺衛生級球閥 產品圖片
 |
 |
| 高平臺衛生級球閥 | 高平臺衛生級球閥 |
三、高平臺衛生級球閥 技術參數
| 產品型號 | Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL |
|---|---|
| 工作溫度 | -10~135℃、滅菌溫度150℃（Max20min） |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 結構形式 | 浮動直通式 |

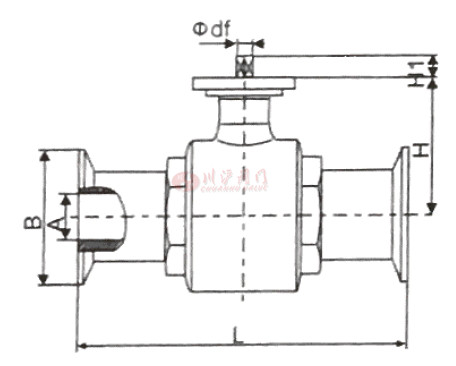

四、高平臺衛生級球閥 結構圖
 |
五、高平臺衛生級球閥 連接標準和尺寸
| 規格 | cd | D | H1 | df | L | H | 重置KG |
|---|---|---|---|---|---|---|---|
| c19 | 16 | 50.5 | 10 | 9.5 | 100 | 45 | 0.615 |
| c25 | 22 | 50.5 | 10 | 9.5 | 105 | 46 | 0.642 |
| c32 | 29 | 50.5 | 10 | 9.5 | 120 | 52 | 0.819 |
| c38 | 35 | 50.5 | 10 | 11.5 | 137 | 62 | 1.052 |
| c51 | 48 | 64 | 10 | 11.5 | 160 | 68 | 1.756 |
| c57 | 52 | 77 | 12 | 13.5 | 162 | 70 | 2.065 |
| c63 | 58 | 77 | 12 | 13.5 | 170 | 75 | 2.625 |
| c76 | 70 | 91 | 16 | 18 | 196 | 103 | 4.069 |
| c89 | 85 | 106 | 16 | 18 | 235 | 112 | 5.962 |
| c102 | 97 | 119 | 16 | 18 | 270 | 125 | 8.2 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-高平臺衛生級球閥.PDF
