氣動雙閘板閘閥
一、氣動雙閘板閘閥 產品概述
Z644TC氣動雙閘板閘閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、水例如（灰渣水）等介質在管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，啟動負荷小卡灰及結灰現象少。閥門采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

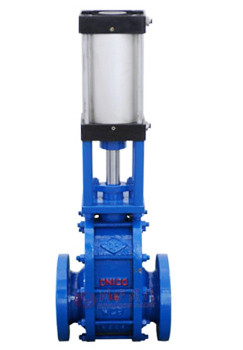

二、氣動雙閘板閘閥 產品圖片
 |
 |
| 氣動雙閘板閘閥 |
三、氣動雙閘板閘閥 技術參數
| 閥體 | 碳鋼 |
|---|---|
| 閥板 | 復合工程陶瓷 |
| 閥座 | 復合工程陶瓷 |
| 閥桿 | 2Cr13 |
| 中閥體 | WCB |
| 填料 | 柔性石墨 |
| 氣動執行器 | 鋁合金 |
| 公稱壓力（MPa) | PN |
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | ≤425℃ |
| 適用介質 | 紙漿、污水、煤漿液、灰、渣水混合物等 |

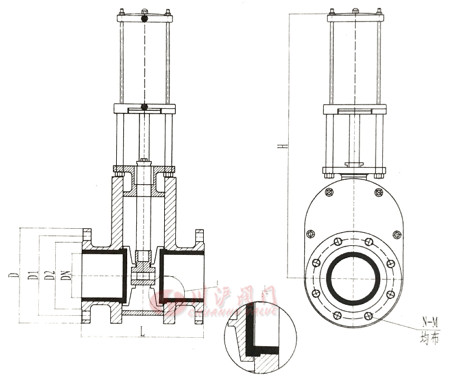

四、氣動雙閘板閘閥 結構圖
 |
五、氣動雙閘板閘閥 連接尺寸
| DN | PN(MPA) | L | D | D1 | D2 | n-M | Z-0 | n-d |
|---|---|---|---|---|---|---|---|---|
| 50 | 1.0 | 229 | 160 | 125 | 100 | 4-M16 | 4-18 | 480 |
| 65 | 229 | 180 | 145 | 120 | 4-M16 | 4-18 | 500 | |
| 80 | 255 | 200 | 160 | 135 | 8-M16 | 8-18 | 630 | |
| 100 | 298 | 215 | 180 | 155 | 8-M16 | 8-18 | 690 | |
| 125 | 310 | 245 | 210 | 185 | 8-M16 | 8-18 | 720 | |
| 150 | 360 | 280 | 240 | 210 | 8-M20 | 8-23 | 810 | |
| 200 | 380 | 335 | 295 | 265 | 8-M20 | 8-23 | 950 | |
| 250 | 450 | 390 | 350 | 320 | 12-M20 | 12-23 | 1180 | |
| 300 | 500 | 440 | 400 | 368 | 12-M20 | 12-23 | 1390 | |
| 350 | 550 | 500 | 460 | 428 | 12-M20 | 12-23 | 1500 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動雙閘板閘閥.PDF
