一、滑道滾球式止回閥 產品概述

HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。
閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。

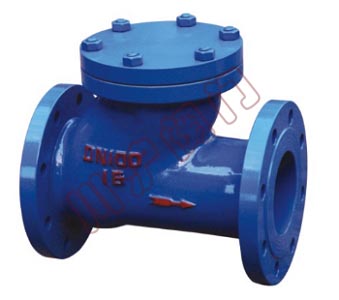

二、滑道滾球式止回閥 產品圖片

滑道滾球式止回閥_HQ41X

三、滑道滾球式止回閥 性能參數

項目	參數
公稱壓力	1.0～1.6MPa
公稱通徑	50～350mm
適用介質	水及弱腐蝕性流體
適用溫度	0～80℃
法蘭標準	GB/T 17241.6 GB/T 9113
試驗標準	GB/T 13927 AP1598

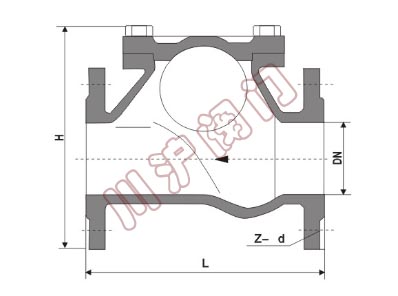

四、滑道滾球式止回閥 結構圖

五、滑道滾球式止回閥 連接尺寸

DN(mm)	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

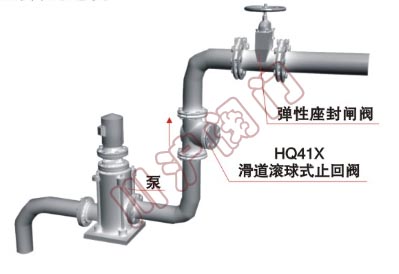

六、滑道滾球式止回閥 典型安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
