襯氟閘閥
一、襯氟閘閥 產品概述

襯氟閘閥是閥門的一種。襯氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面， 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50，介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差， 這種閘板叫做彈性閘板。 襯氟閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
襯氟閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?

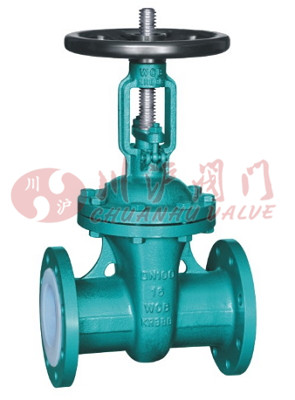

二、襯氟閘閥 產品圖片

襯氟閘閥
襯氟閘閥
三、襯氟閘閥 零部件材料

零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
球體 WCB WCB CF8 CF8M CF3 CF3M
襯里層/閥座 FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、襯氟閘閥 執行標準

設計標準 GB12233/GB12233
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 手動、電動、氣動

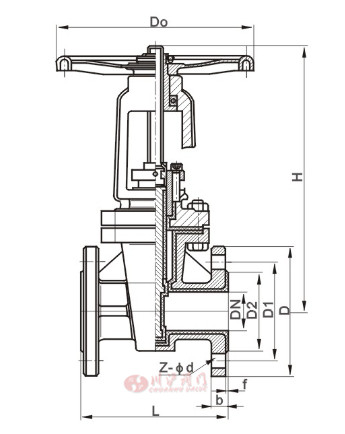

五、襯氟閘閥 結構圖

襯氟閘閥結構圖
六、襯氟閘閥 連接尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd W D0 H WT(Kg)
PN0.6MPa
15 1/2 130 80 55 40 2 12 4-Ф12 100 100 120 5
20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
32 11/4 180 120 90 70 2 16 4-Ф14 120 156 185 10
40 11/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
50 2 250 140 110 90 3 16 4-Ф14 160 350 400 25
65 21/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
250 10 450 370 335 310 3 24 12-Ф18 240 965 1215 230
300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
450 18 650 590 550 518 4 28 16-Ф23 320 1530 1980 780
500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
