氣動襯氟法蘭蝶閥
產品展示>> 耐腐蝕閥門>>氣動襯氟法蘭蝶閥
一、氣動襯氟法蘭蝶閥 產品概述

上海川滬閥門有限公司生產的氣動襯氟法蘭蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤180℃，有腐蝕性或潔凈度有一定要求工況，氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
特點：
1.體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
7、襯氟蝶閥通過合理選材和采用特殊工藝結構。更換零件襯里材質可適用于各種介質。
8.廣泛用于化工、農藥、造紙、水處理、印染等強耐腐蝕開關或調節場合。若口徑較大的耐腐蝕場合，建議選擇耐腐蝕蝶閥。
適用場景:
氣動襯氟法蘭蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。

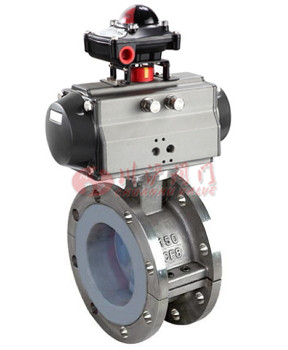

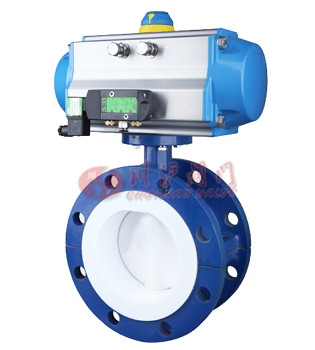

二、氣動襯氟法蘭蝶閥 產品圖片

氣動襯氟法蘭蝶閥 氣動襯氟法蘭蝶閥
氣動襯氟法蘭蝶閥 氣動襯氟法蘭蝶閥
三、氣動襯氟法蘭蝶閥 材質參數

氣動襯氟法蘭蝶閥
序號 01 02 03 04 05 06 07 08 09 10 11
名稱 氣動執行機構 電磁閥 信號 閥體 蝶板 閥座 閥桿 O型圈 彈性墊 彈簧平墊 螺栓、螺母
主要零件材料
名稱 材質
閥體、底座 鑄鋼、不銹鋼、全襯氟
蝶板 鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈 各種橡膠、聚四氟
襯里材料 F46' F4、PFA、PO、PE' PP
閥桿 20*13、不銹鋼、全襯氟
填料 V型聚四氟乙烯填料、柔性石墨填料
四、氣動襯氟法蘭蝶閥 技術參數

閥體形式 直通鑄造蝶閥
公稱通徑 DN50~DN500mm
公稱壓力 PN1.0. 1.6 MPa
法蘭標準 JISB220、JB/T79、ANSIB16.5-1981、GBAT9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
閥板形式 垂直板式(蝶形）
流量特性 等百分比、快開、線性
執行器型號 GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力 400700KPa
氣源接口 Gl/4\ Gl/8\ G3/8V Gl/2"
環境溫度 -30~+70oC
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO):氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥.行程幵關、閥位傳送器.手輪機構等
五、氣動襯氟法蘭蝶閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動襯氟法蘭蝶閥 性能參數

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

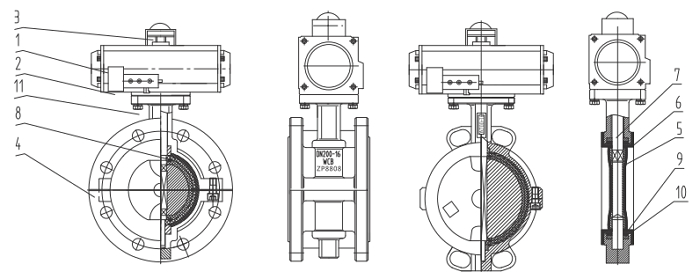

七、氣動襯氟法蘭蝶閥 結構圖

氣動襯氟法蘭蝶閥結構圖

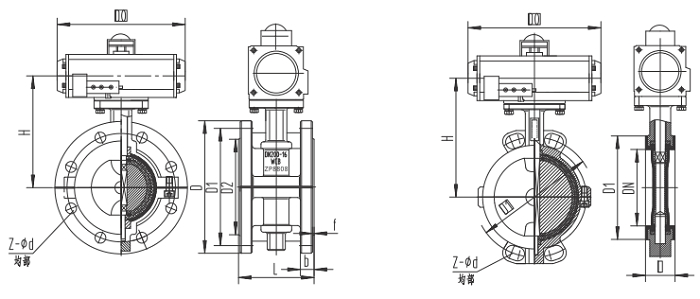

八、氣動襯氟法蘭蝶閥 連接尺寸

公稱通徑 主要安裝尺寸
DN L D D1 D2 f b z-d D D1 D2 f b z-d
mm inch 對夾 法蘭 PN0.6MPa PNl.0MPa
40 1-1/2 33 106 130 100 80 3 14 4-14 150 110 85 3 18 4-18
50 2 43 108 140 110 90 3 14 4-14 165 125 100 3 18 4-18
65 2Vi 46 112 160 130 110 3 14 4-14 185 145 120 3 18 4-18
80 3 46 114 190 150 125 3 16 4-18 200 160 135 3 20 8-18
100 4 52 127 210 170 145 3 16 4-18 220 180 155 3 20 8-18
125 5 56 140 240 200 175 3 18 8-18 250 210 185 3 22 8-18
150 6 56 140 265 225 200 3 18 8-18 285 240 210 3 22 8-22
200 8 60 152 320 280 255 3 20 8-18 340 295 265 3 24 8-22
250 10 68 165 375 335 310 4 22 12-18 395 350 320 4 26 12-22
300 12 78 178 440 395 363 4 22 12-22 445 400 370 4 26 12-22
350 14 78 190 490 445 413 4 22 12-22 505 460 430 4 26 16-22
400 16 102 216 540 495 463 4 22 16-22 565 515 480 4 26 16-26
450 18 114 222 595 550 518 4 22 16-22 615 565 530 4 28 20-26
500 20 127 229 645 600 568 4 24 20-22 670 620 580 4 28 20-26
600 24 154 267 755 705 667 5 30 20-26 780 725 680 5 34 20-30
700 28 165 292 860 810 772 5 24 24-26 89S 840 795 5 34 24-30
800 32 190 318 975 920 878 5 24 24-30 1015 950 900 5 36 24-33
900 36 203 330 1075 1020 980 5 26 24-30 111S 1050 1000 5 38 28-33
1000 40 216 410 1175 1120 1080 5 26 28-30 1230 1160 1115 5 38 28-36
1200 48 254 470 1405 1340 1295 5 28 32-33 1455 1380 1330 5 44 32-39

公稱通徑 主要安裝尺寸
DN L D D1 D2 f b z-d D D1 D2 f b z-d
mm inch 對夾式 法蘭式 PN1.6MPa PN2.5MPa
40 1-1/2 33 106 150 110 85 3 18 4-18 150 110 8S 3 18 4-18
50 2 43 108 165 125 100 3 18 4-18 165 125 100 3 20 4-18
6S 2W 46 112 185 145 120 3 18 4-18 185 145 120 3 22 8-18
80 3 46 114 200 160 135 3 20 8-18 200 160 135 3 24 8-18
100 4 52 127 220 180 15S 3 20 8-18 235 190 155 3 24 8-22
125 S 56 140 2S0 210 18S 3 22 8-13 270 220 185 3 26 8-27
150 6 56 140 285 240 210 3 22 8-22 300 250 210 3 28 8-27
200 8 60 152 340 295 265 3 24 12-27 360 310 275 3 30 12-27
250 10 68 165 405 355 320 4 26 12-27 425 370 330 4 32 12-30
300 12 78 178 460 410 370 4 28 12-27 485 430 390 4 34 16-30
350 14 78 190 520 470 430 4 30 16-27 555 490 450 4 38 16-33
400 16 102 216 580 525 480 4 32 16-30 620 5SO 505 4 40 16-36
450 18 114 222 640 585 550 4 40 20-30 670 600 550 4 46 20-36
500 20 127 229 715 650 610 5 44 20-33 730 660 610 5 4S 20-36
600 24 154 267 840 770 720 5 54 20-36 845 770 720 5 58 20-39
400 28 165 292 910 340 759 5 42 24-36 960 875 800 5 50 24-42
800 32 190 318 1025 950 900 5 42 24-39 1085 990 940 5 54 24-48
900 36 203 330 1125 1050 1000 5 44 28-39 1185 1090 1040 5 58 28-48
1000 40 216 410 1255 1170 1110 5 46 28-42 1320 1210 1150 5 62 28-55
1200 48 254 470 1485 1390 1330 5 52 32-48 1530 1420 1360 5 70 32-55

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
