氣動對夾式V型球閥
一、氣動對夾式V型球閥 產品概述
氣動對夾式V型球閥分為V型法蘭球閥和V型對夾球閥，區別在于和管道的連接方式，閥門的內部結構是一致的，都適用于有雜質的介質或需要調節流量的場合使用，V型球閥和氣動執行器組成氣動V型球閥，可配有電磁閥實現遠程開關功能，也可配閥門定位器，遠程輸入信號4-20mA來控制閥門的開度大小，實現對管道介質流量大小的調節，調節性能近似等百分比。
二、氣動對夾式V型球閥 產品圖片
 |
 |

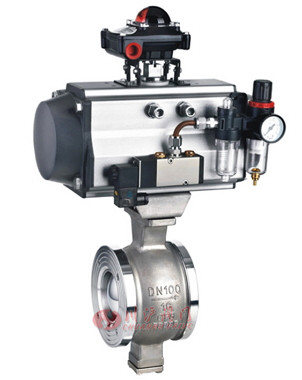

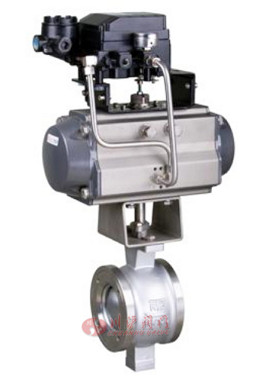

| 氣動對夾式V型球閥(開關型) | 氣動對夾式V型球閥(調節型) |
三、氣動對夾式V型球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動對夾式V型球閥 技術參數
| 技術參數 | |||
|---|---|---|---|
| 公稱通徑 | 對夾式DN25～250mm/法蘭DN25～500mm | ||
| 連接方式 | 對夾式/法蘭 | ||
| 氣缸配置 | AT系列、GT系列、AW系列、進口執行器系列 | ||
| 氣缸形式 | 雙作用、單作用（彈簧復位） | ||
| 控制方式 | 二位切斷（開關型）、調節型、三段式（開度可選） | ||
| 公稱壓力 | 16、25bar（如需更高壓力訂貨時請注明） | ||
| 氣源壓力 | 雙作用：4~8bar、單作用：5~8bar | ||
| 介質溫度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ | ||
| 環境溫度 | 標準型:-20~80℃ | ||
| 閥體材質 | 碳鋼（C）、不銹鋼（CF8、CF3M） | ||
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） | ||
五、氣動對夾式V型球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動對夾式V型球閥 性能規范
| 試驗標準 | 公稱壓力（Mpa） | 壓力級 | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

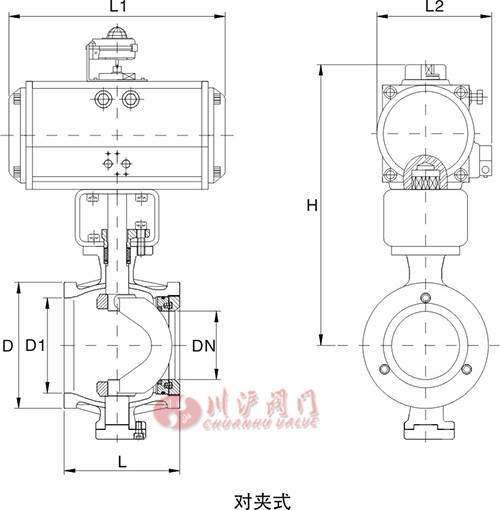

七、氣動對夾式V型球閥 結構圖
 |
八、氣動對夾式V型球閥 連接尺寸
| 主要外形尺寸-PN16、25（16、25bar）-對夾式 | |||||||
|---|---|---|---|---|---|---|---|
| 公稱 通徑 [DN] |
外形尺寸 | 連接尺寸 | 執行器型號 | ||||
| L | L1 | L2 | H | D | D1 | ||
| 25 | 62 | 159/248 | 83 | 260/290 | 68 | 38 | AT-D63/AT-S88 |
| 32 | 62 | 159/248 | 95 | 267/297 | 78 | 42 | AT-D63/AT-S88 |
| 40 | 62 | 211/248 | 107 | 292/312 | 85 | 50 | AT-D75/AT-S88 |
| 50 | 75 | 248/268 | 107 | 292/312 | 100 | 60 | AT-D88/AT-S100 |
| 65 | 90 | 248/315 | 123 | 332/340 | 120 | 75 | AT-D88/AT-S115 |
| 80 | 100 | 269/345 | 141 | 359/381 | 130 | 94 | AT-D100/AT-S125 |
| 100 | 115 | 345/409 | 152 | 394/411 | 158 | 110 | AT-D125/AT-S145 |
| 125 | 129 | 409/438 | 187 | 410/416 | 180 | 135 | AT-D145/AT-S160 |
| 150 | 160 | 438/550 | 215 | 461/486 | 216 | 165 | AT-D160/AT-S190 |
| 200 | 200 | 550/600 | 240 | 509/553 | 268 | 210 | AT-D190/AT-S210 |
| 250 | 240 | 633/730 | 262 | 572/628 | 325 | 260 | AT-D240/AT-S270 |
九、氣動對夾式V型球閥 制造標準
| 技術規范 | |||
|---|---|---|---|
| 設計依據 | GB標準 | ||
| 設計標準 | GB/12237 | ||
| 連接法蘭尺寸 | GB/9113、JB/T79 | ||
| 實驗和檢驗 | JB/T9092 | ||
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | |||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
