二片式氣動螺紋球閥

產品展示>> 氣動球閥>>二片式氣動螺紋球閥
一、二片式氣動螺紋球閥 產品概述

上海川滬閥門有限公司生產的二片式氣動螺紋球閥結構緊湊、能達到瞬時開閉的效果,有效的實現切斷介質的流通。其中和氣動執行機構組合后,能實現快速開閉(配電磁閥和限位開關)或調節流量大小(配閥門定位器)。根據不同的介質溫度,二片式氣動螺紋球閥密封選型有PTFE(聚四氟乙烯)、PPL(對位聚苯)、N(尼龍)等選擇。
型號:CHQ611F、CHQ611PPL、CHQ611N
特點:
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便,開閉迅速。
適用場景:
二片式氣動螺紋球閥應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。

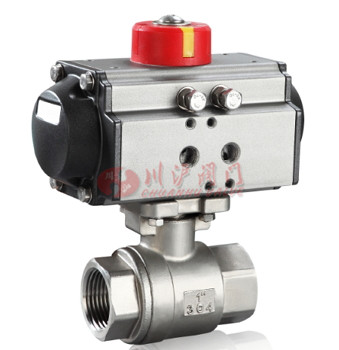

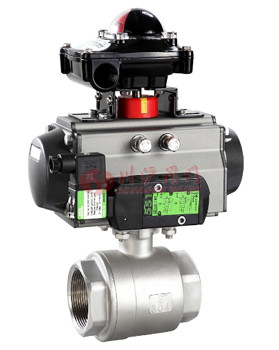

二、二片式氣動螺紋球閥 產品圖片

二片式氣動螺紋球閥 二片式氣動螺紋球閥
二片式氣動螺紋球閥 二片式氣動螺紋球閥
三、二片式氣動螺紋球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、二片式氣動螺紋球閥 技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
流量特性 近似快開型
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的2%
可調范圍 250:1
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、二片式氣動螺紋球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

六、二片式氣動螺紋球閥 性能規范

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

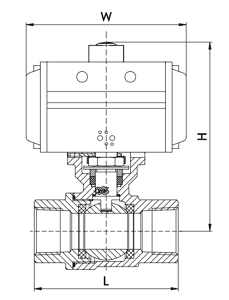

七、二片式氣動螺紋球閥 結構圖

氣動內螺紋球閥結構圖
八、二片式氣動螺紋球閥 連接尺寸

DN 15 20 25 32 40 50 65 80 100
L 75 80 90 110 120 140 185 205 240
H 133 149 162 180 228 244 275 297 344
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-二片式氣動螺紋球閥.PDF
