電動內螺紋球閥
一、電動內螺紋球閥 產品概述
上海川滬閥門有限公司生產的電動內螺紋球閥，是由角行程的電動執行機構和球閥組成，適用于兩位切斷和調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。
特點：
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
適用場景:
電動內螺紋球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。
二、電動內螺紋球閥 產品圖片
 |
 |

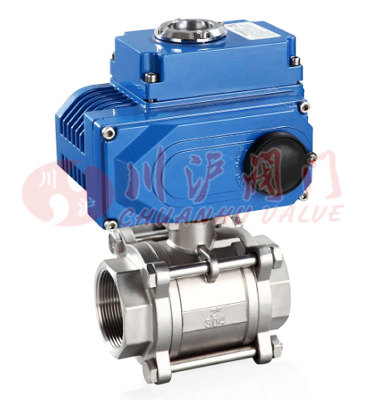

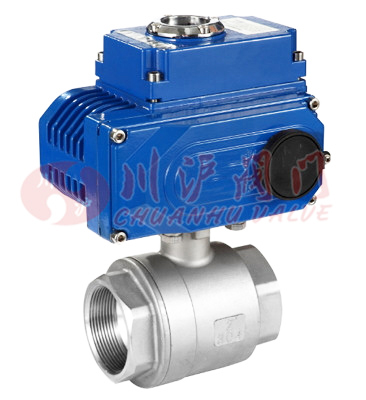

| 電動內螺紋球閥(三片式內螺紋連接) | 電動內螺紋球閥(二片式內螺紋連接) |
三、電動內螺紋球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、電動內螺紋球閥 技術參數
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體、二片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死區 | ≤1%(可調) | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | |||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||
五、電動內螺紋球閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、電動內螺紋球閥 性能規范
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

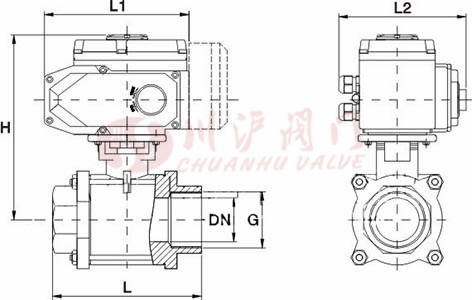

七、電動內螺紋球閥 結構圖
 |
八、電動內螺紋球閥 連接尺寸
| 主要外形尺寸-PN16~64（16~64bar） | |||||||
|---|---|---|---|---|---|---|---|
| 公稱通徑 DN |
尺寸mm | 執行器選配 | |||||
| L | L1 | L2 | H | G | |||
| 10 | 63 | 165 | 150 | 215 | 1/4 | CHV-005 | CHQ-010 |
| 12 | 63 | 165 | 150 | 218 | 3/8 | CHV-005 | CHQ-010 |
| 15 | 65 | 165 | 150 | 223 | 1/2 | CHV-005 | CHQ-010 |
| 20 | 75 | 165 | 150 | 230 | 3/4 | CHV-005 | CHQ-010 |
| 25 | 82 | 165 | 150 | 190 | 1 | CHV-010 | CHQ-010 |
| 32 | 96 | 165 | 150 | 195 | 11/4 | CHV-010 | CHQ-010 |
| 40 | 105 | 190 | 170 | 210 | 11/2 | CHV-020 | CHQ-015 |
| 50 | 126 | 190 | 170 | 220 | 2 | CHV-020 | CHQ-015 |
| 65 | 166 | 190 | 170 | 235 | 21/2 | CHV-040 | CHQ-020 |
| 80 | 192 | 270 | 220 | 280 | 3 | CHV-060 | CHQ-030 |
| 100 | 252 | 270 | 220 | 295 | 4 | CHV-080 | CHQ-040 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動內螺紋球閥.PDF
