微型電動球閥

產品展示>> 電動球閥>>微型電動球閥

一、微型電動球閥產品概述

上海川滬閥門有限公司生產的空調系統專用微型電動球閥、電動二通球閥、電動三通球閥是一款高節能自動復位（斷電后開閥或關閥）的新型產品，主要用于供熱采暖、暖通空調水系統的通斷控制。電動二通、三通球閥由電動驅動器和閥體二部分組成，驅動器采用集成芯片，在突然斷電時能自動打開閥門，使用戶在特殊情況下不會因停電而停暖，輸暖管路也不會因停電而凍壞。
特點：
1、直通水流，流量大，不堵渣；
2、良好的防水防灰功能；
3、閥門冷熱及環境冷熱傳不到執行器內；
4、執行器可在設備、管道安裝完后再裝，更利于提高警惕安裝工效；
5、由于執行器的偏心結構，閥門可緊貼墻面安裝；
6、拆掉驅動器的球閥可用普通工具開關；
7、閥門柔性開啟，能有效防止水錘；
8、加封簽鎖，可防止驅動器隨便拆下；
9、功率消耗：在閥門開啟、關閉時2W，幾乎沒有功率消耗。
適用場景:
微型電動球閥適用于空調水、飲水等場合使用。

二、微型電動球閥產品圖片

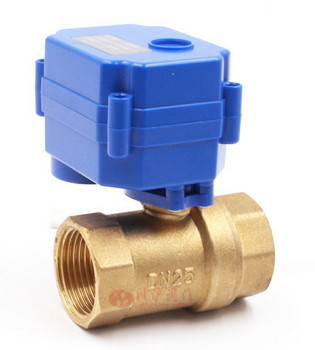

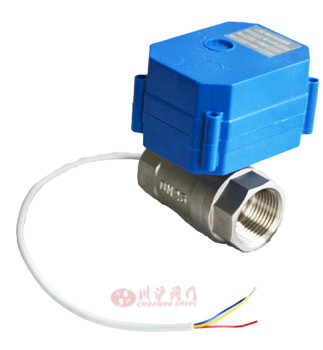

微型電動球閥（不銹鋼閥體）	微型電動球閥（銅閥體）

三、微型電動球閥技術參數

適配閥門	DN8 ~ DN32
驅動機構	金屬齒輪傳動
輸出力矩	6NM
電機功率	MAX 5W
選配控制	CR01\CR02\CR02+\CR03\CR03T\CR03A\CR04\CR05\CR06
工作電流	MAX100mA
介質溫度	0-90度
出線數	2線、3線、5線
防護等級	IP65
閥體材質	黃銅（DN8 ~ DN32）不銹鋼（DN15~32）

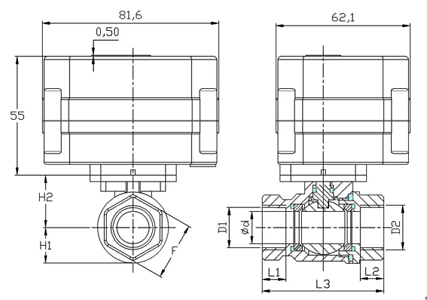

四、微型電動球閥安裝尺寸

五、微型電動球閥接線方式

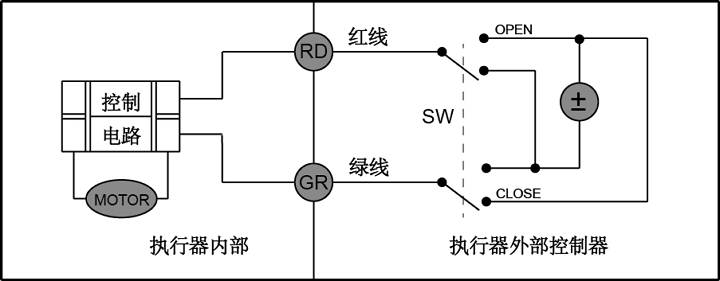

CR01（顛倒正負極模式）配線圖電壓：DC3-6V/12V/24V
1.SW與OPEN相連，閥開，到位后內部自動斷電，并保持在閥開的狀態;
2.SW與CLOSE相連，閥關，到位后內部自動斷電，并保持在閥關的狀態。
備注：SW為雙聯開關

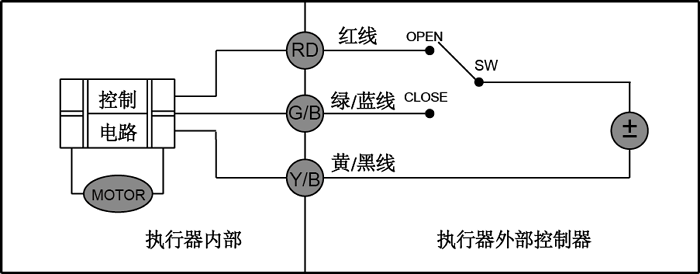

CR02（三線兩控模式）配線圖電壓：DC3-6V/12V DC9-24V
1. SW與OPEN相連，閥開，到位后內部自動斷電，并保持在閥開的狀態;
2. SW與CLOSE相連，閥關，到位后內部自動斷電，并保持在閥關的狀態。

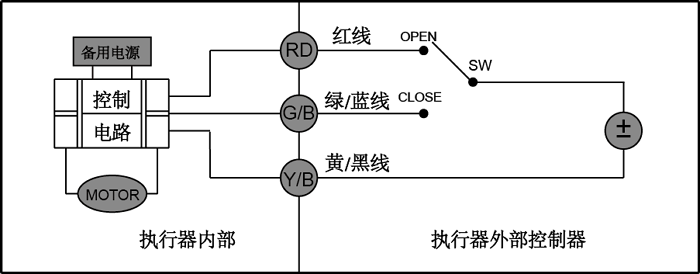

CR02+（三線斷電復位模式）配線圖電壓：DC9-24V
1.SW與OPEN相連，閥開；到位后內部自動斷電，閥門保持開的狀態，備用電源充電
2.SW與CLOSE相連，閥關；到位后內部自動斷電，閥門保持關的狀態
備注：外部電源斷電，閥門恢復出廠狀態，紅、藍、黃三線不能同時供電，以免損壞閥門
