一、電動Y型三通球閥 產品概述

電動Y型三通球閥有120度夾角和135度夾角2種形式，分別適用于不同的管道夾角場合使用。三通球閥和電動執行器或氣動執行器連接后，組成電動Y型三通球閥和氣動Y型三通球閥，從而顯示了遠程對閥門的控制（控制開關或調節流量大小），根據介質使用溫度選擇合適的閥座密封圈，PTFE密封適合在溫度≤150度，PPL密封圈適合在溫度≤250度，金屬合金鋼密封圈適合在溫度≤400度場合下使用。廣泛用于控制氣體、液體、粉末、蒸汽、油品等場合。

二、電動Y型三通球閥 產品圖片

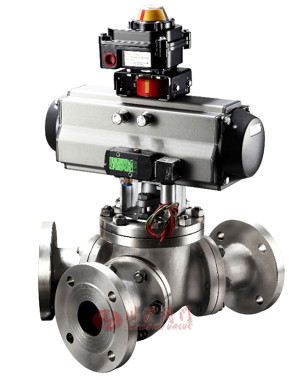

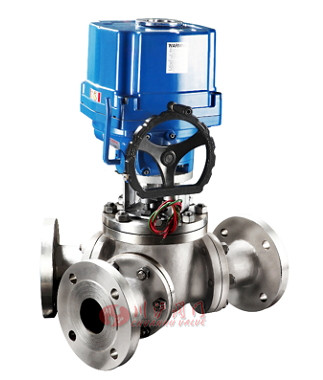

電動Y型三通球閥	氣動Y型三通球閥

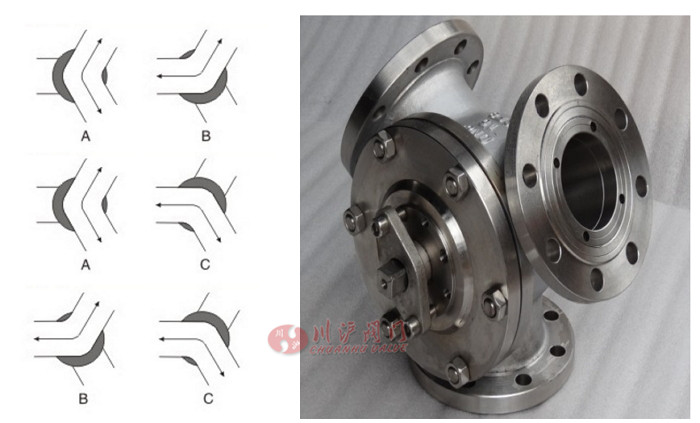

三、電動Y型三通球閥 控制方式

四、電動Y型三通球閥 技術參數

公稱通徑	DN50~DN250
閥體材質	WCB、304不銹鋼、316不銹鋼等
連接形式	法蘭式
壓力等級	PN1.6、2.5、4.0、6.4MPa
結構形式	120度Y型、135度Y型
適用介質	粉體、水液、氣體等

五、電動Y型三通球閥 設計標準

設計標準	GB/T12237
結構長度	GB/T12221
連接法蘭	GB/T911、\JB/T79
試驗和檢驗	GB/T13927 、 JB/T9092

六、電動Y型三通球閥 執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

七、電動Y型三通球閥 性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

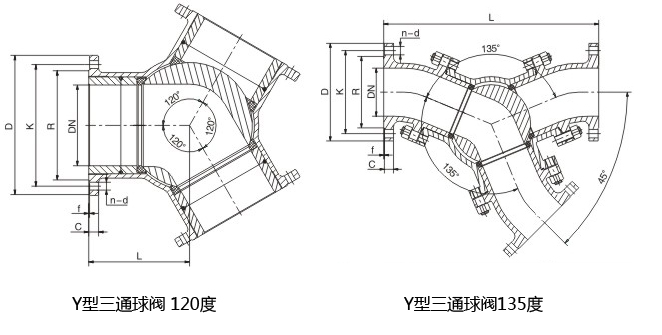

八、電動Y型三通球閥 結構圖

九、電動Y型三通球閥 連接尺寸

120度Y型三通球閥尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

135度Y型三通球閥尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
