電動四通球閥
產品展示>> 電動球閥>>電動四通球閥
一、電動四通球閥 產品概述

上海川滬閥門有限公司生產的電動四通球閥，是由角行程電動執行機構和四通球閥閥體組成。
特點：
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
適用場景:
電動四通球閥廣泛使用在石油、天然氣、煤炭、礦石開采、化工產品、醫藥和食品等系統中。

二、電動四通球閥 產品圖片

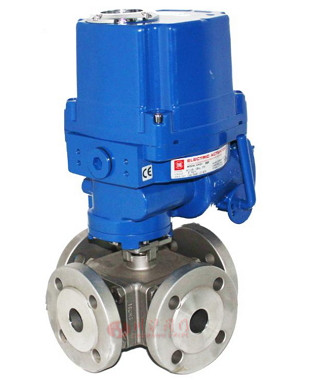

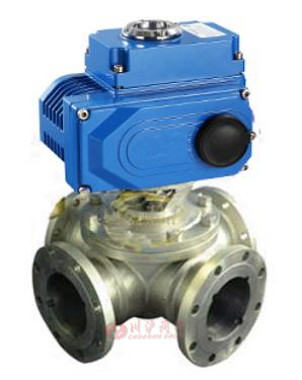

電動四通球閥 電動四通球閥
電動四通球閥(不銹鋼法蘭連接) 電動四通球閥(防爆型)
三、電動四通球閥 零部件材料

閥體/閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球體 GB 2Crl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
閥座 GB 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
ASTM 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8
四、電動四通球閥 技術參數

閥體形式 四通鑄造閥體
公稱通徑 DN50～600mm
公稱壓力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 JB/T79.2-1994、 ASME/ANSI B165
連接形式 法蘭式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
設計和制造 GB/T12237-1989； APl608
檢驗和試驗 GB/T13927-1992； APl 598
執行器型號 CHR、3810R、DZW、HQ、PSQ
五、電動四通球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動四通球閥 性能規范

公稱壓力(MPa) 常溫大工作壓力(MPa) 殼體試驗壓力(MPa) 氣密封試驗壓力(MPa) 高壓密封試驗壓力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2

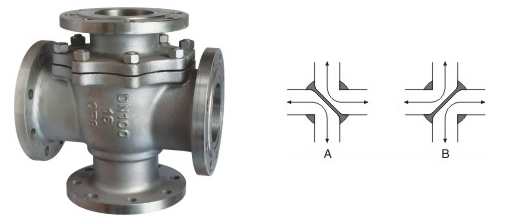

七、電動四通球閥 流向原理圖

電動四通球閥流向原理圖
八、電動四通球閥 結構圖

電動四通球閥結構圖
八、電動四通球閥 連接尺寸

DN L D K R C f n-d
15 150 95 65 45 14 2 4-14
20 164 105 75 55 16 2 4-14
25 180 115 85 65 16 2 4-14
32 200 135 100 78 18 2 4-18
40 220 145 110 85 18 3 4-18
50 240 160 125 100 20 3 4-18
65 260 180 145 120 20 3 4-18
80 280 195 160 135 20 3 8-18
100 320 215 180 155 22 3 8-18
125 380 245 210 185 22 3 8-18
150 440 28 240 210 24 3 8-23
200 550 335 295 265 24 3 12-23
250 670 405 355 320 30 3 12-25
300 850 460 410 375 30 4 12-25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動四通球閥.PDF

電動四通球閥鏈接：http://www.scardi.cn/products/diandongqiufa/ddsitqf.html
