三片式法蘭球閥
產品展示>> 球閥>>三片式法蘭球閥
一、三片式法蘭球閥 產品概述

三片式法蘭球閥相比二片式法蘭球閥多了一個中間閥體連接結構，也是三片式內螺紋球閥的升級款，由螺紋連接方式升級成法蘭連接方式，方便了和管道的安裝、拆卸和維護。閥門的密封形式采用聚四氟乙烯和對位聚苯2種密封形式，適合在250度一下介質中使用，閥體材質有WCB、304不銹鋼等材質，根據不同的工況介質選用合適的材料。

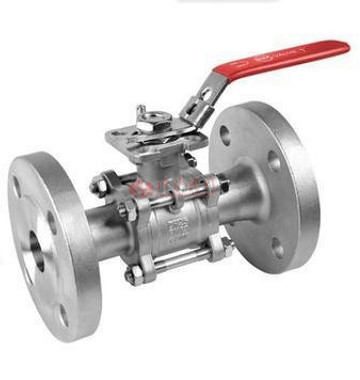

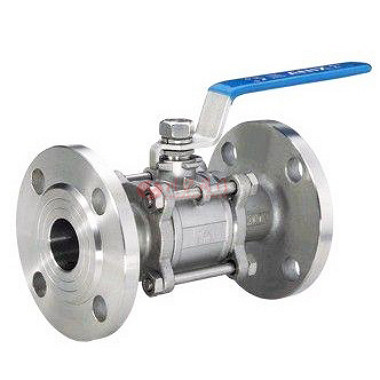

二、三片式法蘭球閥 產品圖片

三片式法蘭球閥 三片式法蘭球閥
三片式法蘭球閥 三片式法蘭球閥
三、三片式法蘭球閥 零部件參數

設計制造DESIGN: GB/T-12237/ANSI B16.34
法蘭尺寸FLANGE DIMENSIONS B/T-9113.1/ASME B16.5 CLASS150
檢查與測試TEST GB/T-13927/API598
四、三片式法蘭球閥 分解圖

三片式法蘭球閥分解圖
五、三片式法蘭球閥 零部件材質

NO. 零件名稱PART NAME PN16/40 CLASS150/300 JIS-10K DIN PN40
1 閥體BODY CF8M CF8 CF8M WCB SCS13 1.4408
2 閥蓋END CAP CF8M CF8 CF8M WCB SCS13 1.4408
3 球 BALL SS316 SS304 SS316 SS304 SS304 SS316
4 閥座SEAL RTFE RTFE RTFE RTFE RTFE RTFE
5 雛 STUD PTFE PTFE PTFE PTFE PTFE PTFE
6 閥桿STEM SS316 SS304 SS316 SS304 SS304 SS316
7 桿密封 THRUST WASHER PTFE PTFE PTFE PTFE PTFE PTFE
8 〇型圈 STEM O-RING VITON VITON VITON VITON VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE PTFE PTFE PTFE PTFE
10 _壓套GLAND SS304 SS304 SS304 SS304 SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304 SS304 SS304 SS304 SS304
12 下螺帽STEM NUT SS304 SS304 SS304 SS304 SS304 SS304
13 睡蓋 STOP WASHER SS304 SS304 SS304 SS304 SS304 SS304
14 墊片壓簧 FILLING DAMPING RING SS304 SS304 SS304 SS304 SS304 SS304
15 鎖片 LOCKING PAD SS304 SS304 SS304 SS304 SS304 SS304
16 膠套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC
17 螺媢 HANDLE NUT SS304 SS304 SS304 SS304 SS304 SS304
18 手柄 HANDLE SS304 SS304 SS304 SS304 SS304 SS304
19 定位螺絲STOP BOIT SS304 SS304 SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT SS304 SS304 SS304 SS304 SS304 SS304
21 彈墊STUD A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8
22 螺帽NUT A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8 A194 Gr.8 A194.Gr.8

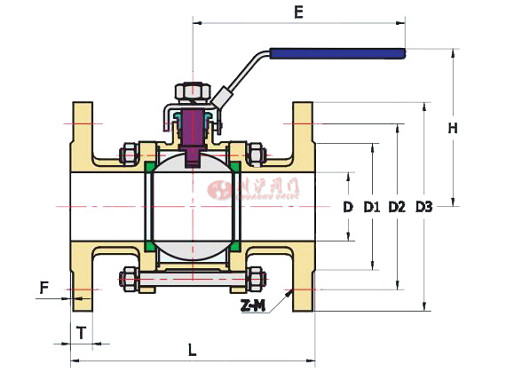

六、三片式法蘭球閥 結構圖

三片式法蘭球閥結構圖
七、三片式法蘭球閥 連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE D L-PN16 L-150LB L-10K L-PN40 E H
DN15 1/2" 15 130 108 108 115 132 72
DN20 3/4" 20 140 117 117 120 132 72
DN25 1" 25 150 127 127 125 170 88
DN32 1-1/4" 32 165 140 140 130 170 92
DN40 1-1/2" 38 180 165 165 140 230 125
DN50 2" 50 200 178 178 150 230 136
DN65 2-1/2" 64 220 190 190 170 230 155
DN80 3" 78 250 203 203 180 300 163
DN100 4" 100 280 229 229 190 300 178

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三片式法蘭球閥.PDF

三片式法蘭球閥鏈接：http://www.scardi.cn/products/qiufa/3flqf.html
