上裝式固定球閥
產品展示>> 球閥>>上裝式固定球閥
一、上裝式固定球閥 產品概述

上裝式固定球閥UQ47F/H型結構使閥門能實現在線維修，拆卸更換零部件，無須將閥門自管線整體拆卸。閥門兩端閥座與球體均可獨立阻斷管線上下游流體，實現雙向密封。閥門閥體材質有WCB碳鋼、304不銹鋼、316不銹鋼材料等，根據管道不同的介質和溫度大小，選用合適的密封材料，聚四氟乙烯耐溫≤150℃，金屬合金鋼密封材料耐溫≤450℃。閥門有國標系列和美標系列可供用戶選擇。

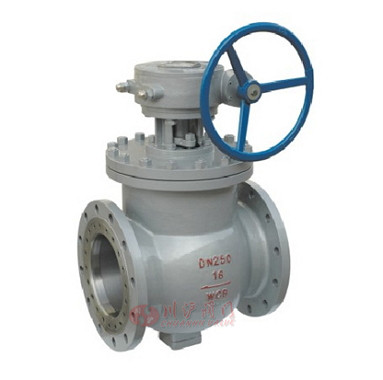

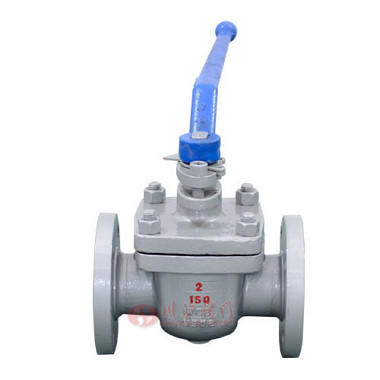

二、上裝式固定球閥 產品圖片

上裝式固定球閥 上裝式固定球閥
上裝式固定球閥 上裝式固定球閥
三、上裝式固定球閥 零部件參數

設計與制造 GB/T 12237
結構長度 GB/T 12221
壓力試驗 GB/T 13927
法蘭連接尺寸 GB/T 9113.1~9113.4、JB/T79.1~79.4、HG20596、SH3406

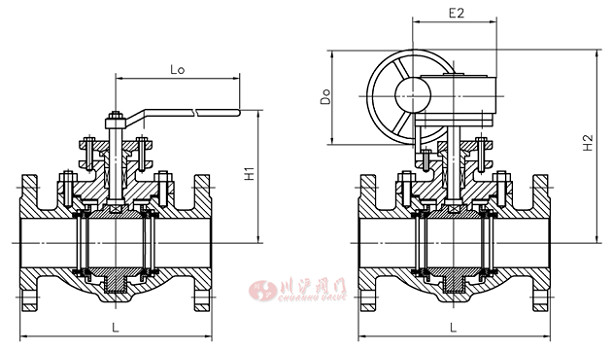

四、上裝式固定球閥 結構圖

上裝式固定球閥結構圖
五、上裝式固定球閥 連接尺寸

PN16 主要外形連接尺寸

公稱通徑DN 50 80 100 150 200 250 300 350 400
L 230 310 350 394 457 533 610 686 762
手柄 H1 153 195 213
Lever Q47F Lo 400 600 850
蝸輪 H2 262 320 360 530 560 610 750 820 1050
Worm gear E2 130 130 130 180 180 180 210 210 340
Q347F Do 160 250 250 400 400 600 600 600 600

PN25/PN40 主要外形連接尺寸

公稱通徑DN 50 80 100 150 200 250 300 350 400
L 230 310 350 403 502 568 648 762 838
手柄 H1 153 195 213
Lever Q47F Lo 400 600 850
蝸輪 H2 262 320 360 530 596 730 780 970 1110
Worm gear E2 130 130 130 180 180 210 210 340 340
Q347F Do 160 250 250 400 400 600 6C0 600 600

PN63/PN100 主要外形連接尺寸

公稱通徑DN 50 80 100 150 200 250 300 350 400
L 292 356 432 559 660 787 838 889 991
手柄 H1 106 152 178
Lever Q47F Lo 400 750 1000
蝸輪 H2 270 330 370 530 630 760 880 980 1260
Worm gear E2 130 130 130 180 210 210 340 340 420
Q347F Do 160 250 250 400 400 600 600 600 600

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-上裝式固定球閥.PDF

上裝式固定球閥鏈接：http://www.scardi.cn/products/qiufa/szqf.html
