二片式高平臺球閥
產品展示>> 球閥>>二片式高平臺球閥
一、二片式高平臺球閥 產品概述

二片式高平臺球閥是內螺紋球閥種類中的一種形式，高平臺的設計多是為了和氣動執行器組成二片式氣動球閥，或與電動執行器連接組成二片式電動內螺紋球閥，閥門結構十分緊湊、占用空間小，與執行器連接后極大的擴展了本閥門的應用場合和范圍，可以用在自動化控制系統中，實現對管道內氣路、油路、水路等介質的控制。

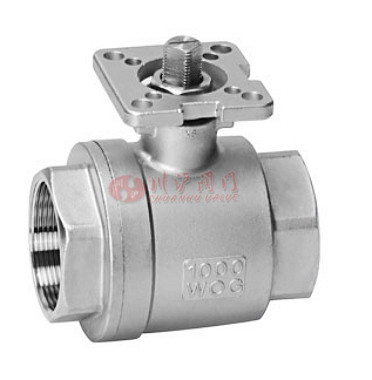

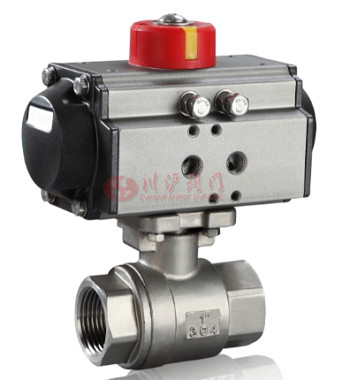

二、二片式高平臺球閥 產品圖片

二片式高平臺球閥 二片式高平臺球閥
二片式高平臺球閥 二片式高平臺球閥
三、二片式高平臺球閥 零部件參數

設計制造DESIGN: GB/T-12224/ANSI B16.34
螺紋標準THREAD BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試TEST GB/T-13927/API598

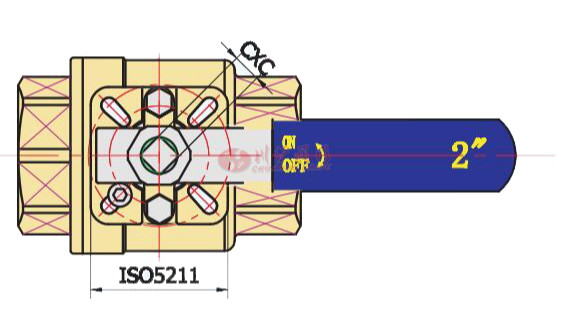

四、二片式高平臺球閥 分解圖

二片式高平臺球閥分解圖
五、二片式高平臺球閥 零部件材質

NO. 零件名稱PART NAME 材質 MATERIALS LIST
1 閥體BODY CF8M Cf8
2 閥蓋END CAP CF8M CF8
3 球 BALL SS316 SS304
4 閥桿STEM SS316 SS304
5 閥座SEAL RTFE RTFE
6 線條 BODY SEAL PTFE PTFE
7 桿密封 THRUST WASHER PTFE PTFE
8 0型圈 STEM O-RING VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE
10 填料壓套GLAND SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304
12 填料壓套GLAND SS304 SS304
13 定位片 STOP WASHER SS304 SS304
14 金屬墊WASHER SS304 SS304
15 手柄HANDLE SS304 SS304
16 螺帽 HANDLE NUT SS304 SS304
17 螺栓BOLT SS304 SS304
18 螺母NUT SS304 SS304
19 膠套 HANDLE COVER PLASTIC PLASTIC

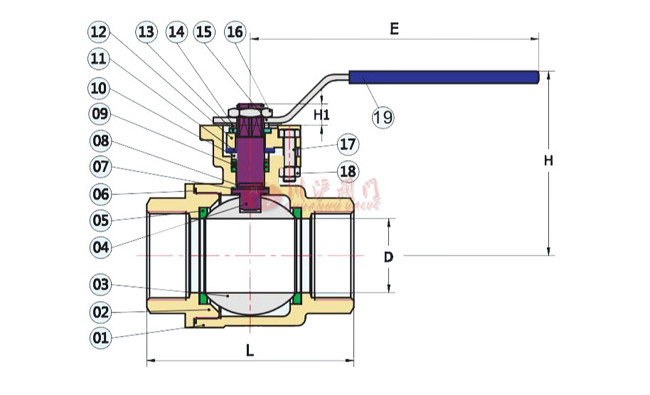

六、二片式高平臺球閥 結構圖

二片式高平臺球閥結構圖
七、二片式高平臺球閥 連接尺寸

SIZE D L E H H1 C
1/2" 15 62 120 70 9 9
3/4" 20 74 137 78 9 11
1" 25 86 137 82 11 11
1-1/4" 32 96 187 88 11 11
1-1/2" 38 108 187 93 14 11
2" 50 120 187 103 14 14
2-1/2" 65 160 315 165 17 17
3" 85 185 315 180 17 17
4" 100 225 265 200 17 17

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-二片式高平臺球閥.PDF

二片式高平臺球閥鏈接：http://www.scardi.cn/products/qiufa/gpt2qf.html
