高平臺薄型球閥
產品展示>> 球閥>>高平臺薄型球閥
一、高平臺薄型球閥 產品概述

高平臺薄型球閥是引進意大利球閥的新設計，縮短了球閥的法蘭間距，節約的組裝、安裝成本，比普通的法蘭球閥設計緊湊，避免了介質從閥門的中法蘭連接處泄露，其中高平臺的設計更多的是為了和氣動執行器組成氣動薄型球閥，或者與電動執行器組成電動薄型球閥，來適應系統上自動化控制的需要。

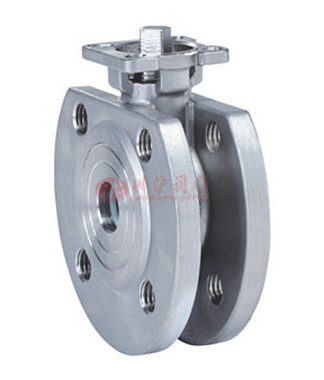

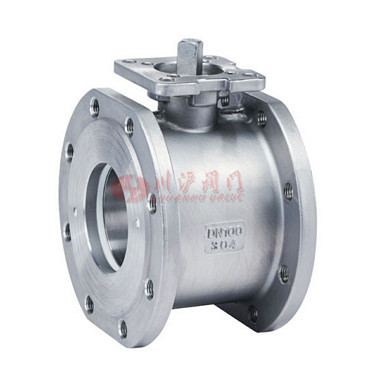

二、高平臺薄型球閥 產品圖片

高平臺薄型球閥 高平臺薄型球閥
高平臺薄型球閥 高平臺薄型球閥
三、高平臺薄型球閥 零部件參數

平臺標準 ISO 5211
檢查測試 EN-12266-1、 API-598
法蘭連接尺寸 EN 1092-1 Pn16、ANSI B16.5 CLASS 150

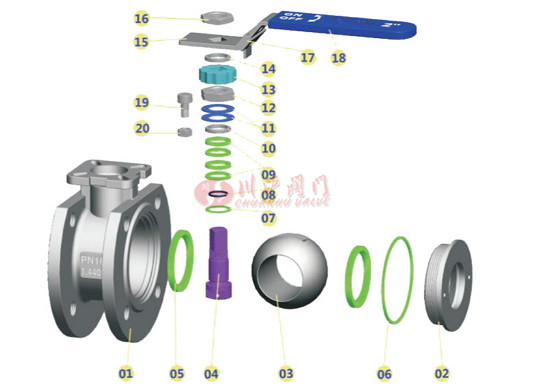

四、高平臺薄型球閥 分解圖

高平臺薄型球閥分解圖
五、高平臺薄型球閥 零部件材質

NO. 零件名稱PART NAME PN16/40 CLASS150
1 閥體BODY CF8M CF8 CF8M WCB
2 閥蓋END CAP CF8M CF8 CF8M WCB
3 球 BALL SS316 SS304 SS316 SS304
4 閥桿STEM SS316 SS304 SS316 SS304
5 閥座SEAL RTFE RTFE RTFE RTFE
6 線條 BODY SEAL PTFE PTFE PTFE PTFE
7 桿密封 THRUST WASHER PTFE PTFE PTFE PTFE
8 0型圈 STEM O-RING VITON VITON VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE PTFE PTFE
10 填料壓套GLAND SS304 SS304 SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304 SS304 SS304
12 下螺帽STEM NUT SS304 SS304 SS304 SS304
13 防松蓋 STOP WASHER SS304 SS304 SS304 SS304
14 墊片壓簧 FILLING DAMPING RING SS304 SS304 SS304 SS304
15 手柄HANDLE SS304 SS304 SS304 SS304
16 螺帽 HANDLE NUT SS304 SS304 SS304 SS304
17 鎖片 LOCKING PAD SS304 SS304 SS304 SS304
18 膠套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC
19 定位螺絲STOP BOIT SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT SS304 SS304 SS304 SS304

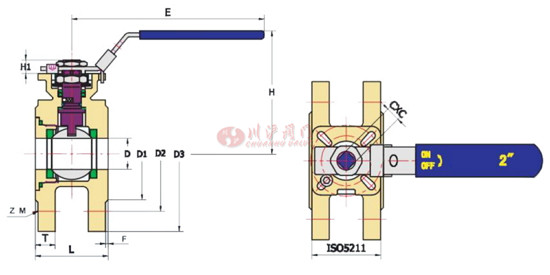

六、高平臺薄型球閥 結構圖

高平臺薄型球閥結構圖
七、高平臺薄型球閥 連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 35 116 75 9 9 46 65 95 14 2 4-14 F03/F04
DN20 3/4" 20 38 116 80 9 9 56 75 105 14 2 4-14 F03/F04
DN25 1" 25 44 165 80 11 11 65 85 115 14 2 4-14 F04/F05
DN32 1-1/4" 32 54 165 90 11 11 78 100 135 16 2 4-18 F04/F05
DN40 1-1/2" 38 62 193 95 14 14 84 110 145 16 2 4-18 F05/F07
DN50 2" 50 80 193 110 14 14 100 125 160 16 2 4-18 F05/F07
DN65 2-1/2' 64 101 235 150 17 17 120 145 185 18 2 4-18 F07/F10
DN80 3" 78 118 235 165 17 17 135 160 195 20 2 8-18 F07/F10
DN100 4" 100 150 266 185 17 17 156 180 215 20 2 8-18 F07/F10

1/2"~4"Class 150

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 35 116 70 9 9 35 60.5 89.0 10.5 1.6 4-16 F03/F04
DN20 3/4" 20 38 116 74 9 9 43 70.0 98.6 10.5 1.6 4-16 F03/F04
DN25 1" 25 42 165 75 11 11 51 79.2 108.0 10.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 54 165 87 11 11 63 88.9 117.5 11.2 1.6 4-16 F04/F05
DN40 1-1/2" 38 62 193 90 14 14 73 98.6 127.0 12.7 1.6 4-16 F05/F07
DN50 2" 50 80 193 99 14 14 92 120.7 152.5 14.3 1.6 4-19 F05/F07
DN65 2-1/2" 64 101 235 141 17 17 104.7 139.7 177.8 15.9 1.6 4-19 F07/F10
DN80 3" 78 118 235 150 17 17 127 152.4 190.5 17.5 1.6 4-19 F07/F10
DN100 4" 100 153 266 172 17 17 157.2 190.5 228.6 22.3 1.6 8-19 F07/F10

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-高平臺薄型球閥.PDF

高平臺薄型球閥鏈接：http://www.scardi.cn/products/qiufa/gptdjqf.html
