三片式球閥
一、三片式球閥 產品概述
上海川滬閥門有限公司生產的Q11F三片式球閥，適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
特點：
1、連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。
2、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
3、閥座采用彈性密封結構，密封可靠，啟閉輕松。
4、閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
5、二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構。
6、根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
適用場景:
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

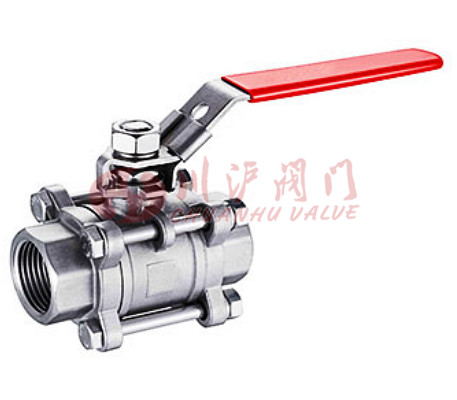

二、三片式球閥 產品圖片
 |
| 三片式球閥(不銹鋼連接) |
三、三片式球閥 零部件參數
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片 填料 |
|---|---|---|---|---|---|---|
| 水、蒸汽、油 | Q11F-16C Q11F-25C Q11F-40C Q11F-64C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | Q11F-16P Q11F-25P Q11F-40P Q11F-64P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | Q11F-16R Q11F-25R Q11F-40R Q11F-64R |
SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
四、三片式球閥 性能規范
 |

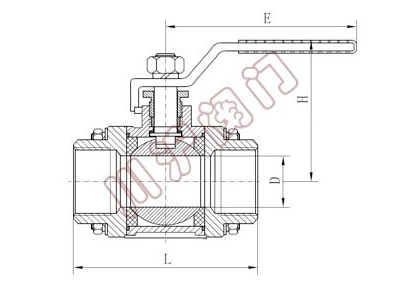

五、三片式球閥 連接尺寸
| 尺寸 | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-三片式球閥.PDF
