內螺紋三通球閥
一、內螺紋三通球閥 產品概述
上海川滬閥門有限公司生產的Q14F/Q15F內螺紋三通球閥，內螺紋三通球閥是是一種旋轉類切斷、開關閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。兩閥座密封內螺紋三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
適用場景:
內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

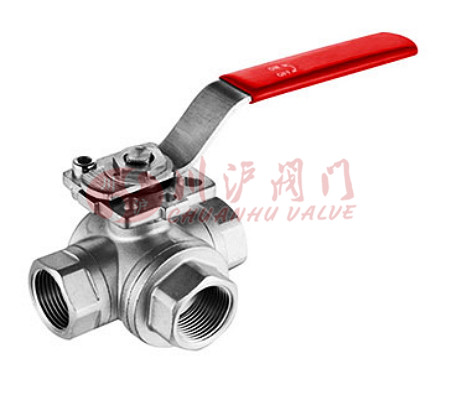

二、內螺紋三通球閥 產品圖片
 |
| 內螺紋三通球閥(型號Q14F\Q15F) |

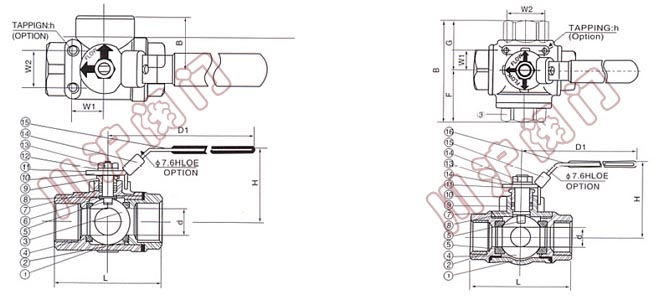

三、內螺紋三通球閥 結構圖
 |
四、內螺紋三通球閥 零部件參數
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 球 | 不銹鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯/PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯/PTFE |
| 7 | 中口 | 聚四氟乙烯/PTFE |
| 8 | 大薄片 | 聚四氟乙烯/PTFE |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼/CF8 |
| 13 | 螺帽 | 不銹鋼/CF8 |
| 14 | 鎖定裝置 | 不銹鋼/CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼/CF8M/CF8 |
五、內螺紋三通球閥 連接尺寸
三通L型球閥 連接尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT（g） |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
三通T型球閥 連接尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-內螺紋三通球閥.PDF
